Une hausse incontrôlée de pression peut endommager une tuyauterie, déformer une cuve ou provoquer la rupture d'un organe de process. Les soupapes de sécurité constituent une barrière mécanique autonome sur les circuits vapeur, les réseaux d'air comprimé et les équipements contenant des gaz ou liquides sous pression. Elles ouvrent avant que la pression interne ne dépasse la limite admissible de l'installation. Leur efficacité dépend toutefois du tarage, du débit évacué et de la qualité de la maintenance. Pour un dirigeant industriel, ce dispositif agit directement sur la disponibilité des actifs, les coûts de réparation et la continuité de production.
L'essentiel
- Une soupape de sécurité s'ouvre automatiquement lorsque la pression atteint son seuil réglé, puis évacue le fluide vers une zone prévue à cet effet.
- La protection contre les surpressions limite les ruptures de tuyauteries, les fuites et les arrêts de production liés à un incident de pression.

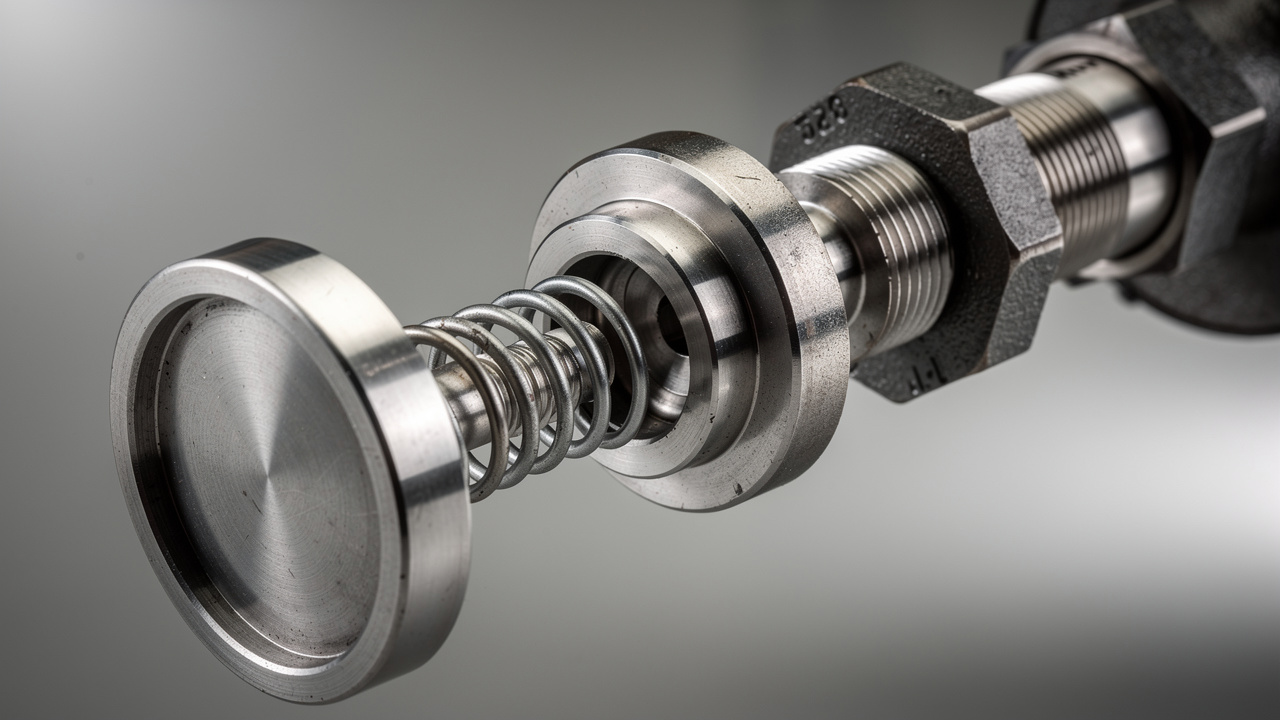

- Le ressort, le clapet et le siège déterminent le seuil d'ouverture et l'étanchéité lors du retour à une pression normale.
- Le débit de décharge doit être calculé à partir du scénario de surpression le plus pénalisant, et non du diamètre de la conduite seule.
- Un contrôle périodique du tarage et de l'état mécanique réduit le risque de grippage, de fuite au siège ou d'ouverture tardive.
Pourquoi une surpression menace les installations industrielles
La surpression apparaît lorsque le débit entrant devient supérieur au débit sortant, ou lorsque le fluide se dilate dans un volume fermé. Une vanne fermée par erreur, un échangeur soumis à un apport thermique ou un compresseur sans régulation efficace suffisent à créer cette situation. Dans un circuit vapeur, la vaporisation brutale d'un liquide peut faire monter la pression en quelques secondes.
Chaque équipement sous pression possède une pression maximale admissible définie par sa conception et ses conditions de service. Au-delà, la paroi perd sa marge de sécurité et la rupture devient possible. Le risque d'explosion concerne autant les récipients que les réseaux transportant des fluides inflammables ou toxiques.
Les conséquences dépassent le coût d'une pièce remplacée. Une fuite de vapeur peut immobiliser une ligne, exposer les équipes à des brûlures et imposer des contrôles avant redémarrage. La sécurité des installations industrielles repose donc sur une analyse des scénarios de dérive, complétée par des dispositifs mécaniques capables d'agir sans alimentation électrique.
Le fonctionnement des soupapes de sécurité repose sur un équilibre mécanique
Le fonctionnement des soupapes de sécurité repose sur la force exercée par le fluide contre un clapet maintenu fermé. Un ressort comprimé applique une force opposée, réglée lors du tarage. Lorsque la pression atteint la pression de tarage, la force du fluide l'emporte et le clapet se soulève.
La pression de début d'ouverture (PDO) correspond au premier soulèvement mesurable du clapet. Sur une soupape à action directe, l'ouverture se poursuit rapidement afin d'obtenir une section de passage suffisante. Cette évacuation automatique du fluide abaisse la pression du circuit jusqu'au seuil de refermeture.
Avant d'installer une soupape de sécurité, il faut distinguer une soupape de sûreté d'une soupape de décharge. La première convient aux fluides compressibles, comme la vapeur, l'air ou les gaz, car elle atteint une ouverture franche. La seconde peut moduler son ouverture pour les liquides, selon le besoin de décompression.
La norme EN ISO 4126 encadre la conception et les essais des dispositifs de sécurité contre les excès de pression. Elle ne dispense pas l'exploitant de vérifier l'adéquation du modèle au fluide, à la température et au scénario réel de surpression.
Comment dimensionner et régler une soupape de sécurité ?
Le dimensionnement et le réglage commencent par l'identification du scénario de surpression le plus défavorable. Il peut s'agir d'un feu externe, d'une défaillance de régulation, d'une dilatation thermique ou d'un débit maximal fourni par un compresseur. Le calcul fixe le débit à évacuer, puis la section de passage nécessaire.
Avant toute intervention, l'équipe réunit le dossier de l'appareil, sa pression maximale admissible, la nature du fluide et les données de température. Elle doit aussi disposer d'une ligne de rejet compatible avec le débit et les risques du fluide. Selon la complexité du réseau, une revue technique peut durer de quelques heures à une journée.
- Recenser les volumes isolables, les sources de pression et les vannes susceptibles de créer un confinement.
- Déterminer le scénario majorant et calculer le débit de décharge requis.
- Choisir le type de soupape, ses matériaux et sa pression de tarage en tenant compte de la contre-pression.
- Positionner la soupape au plus près de l'équipement protégé, sans organe d'isolement non maîtrisé entre les deux.
- Concevoir le rejet vers une zone sûre, avec un supportage qui évite de transmettre des efforts au corps de soupape.
- Tester le dispositif, tracer le réglage et intégrer l'équipement au plan de maintenance.
| Point de contrôle | Repère opérationnel | Risque en cas d'écart |
|---|---|---|
| Pression de tarage | Inférieure ou égale à la pression admissible | Ouverture trop tardive |
| Conduite d'entrée | Courte, sans perte de charge excessive | Instabilité du clapet |
| Ligne de rejet | Dimensionnée et dirigée vers une zone sûre | Contre-pression ou exposition des équipes |
| Essai périodique | Selon criticité, fluide et prescriptions constructeur | Grippage ou dérive du réglage |
Un manomètre fiable et l'historique des déclenchements aident le responsable d'exploitation à détecter les dérives. Une soupape qui s'ouvre de façon répétée signale souvent un défaut de régulation ou un mauvais pilotage du procédé. La remplacer sans traiter la cause déplace le risque au lieu de le supprimer.
La maintenance des soupapes sécurise la production et les actifs
La maintenance de la soupape comprend l'inspection du corps, du siège, du ressort et des surfaces d'étanchéité. Les dépôts, la corrosion ou la cristallisation du fluide peuvent bloquer le clapet ou provoquer une fuite permanente. Une fuite faible devient vite coûteuse sur un réseau vapeur fonctionnant en continu.
La périodicité dépend du fluide, des cycles de fonctionnement et de la criticité de l'appareil sous pression. Les installations exposées à des atmosphères corrosives demandent une vigilance accrue sur les matériaux et les raccordements. Les méthodes de protection contre la corrosion en milieu industriel contribuent aussi à préserver la fiabilité de la ligne de rejet et des organes associés.
Le registre de maintenance doit conserver la référence de la soupape, son tarage, les résultats d'essai et les pièces remplacées. Cette traçabilité facilite les audits, réduit le temps de diagnostic et permet d'anticiper les immobilisations planifiées.
Questions fréquentes sur les soupapes de sécurité industrielles
À quelle pression une soupape de sécurité doit-elle s'ouvrir ?
Une soupape doit s'ouvrir à une pression de tarage compatible avec la pression maximale admissible de l'équipement protégé. Le réglage précis dépend du procédé, des tolérances de fabrication et de la pression de service normale. Une marge insuffisante peut provoquer des ouvertures intempestives.
Une soupape de sécurité peut-elle être isolée par une vanne ?
L'isolement est fortement encadré, car une vanne fermée rendrait la protection inactive. Lorsqu'une maintenance exige une vanne d'isolement, l'installation doit garantir qu'au moins une voie de décharge reste disponible. Les procédures de consignation et les verrouillages mécaniques limitent ce risque.
Pourquoi une soupape fuit-elle après son ouverture ?
Une fuite après déclenchement provient souvent d'un siège encrassé, d'une rayure sur le clapet ou d'une pression de retour excessive. Un contrôle en atelier permet de vérifier l'étanchéité et le tarage. Continuer à exploiter une soupape fuyarde augmente les pertes de fluide et peut dégrader la pression de service.
À quelle fréquence faut-il contrôler une soupape de sécurité ?
La fréquence dépend des prescriptions réglementaires, du fabricant et de l'analyse de criticité du site. Un circuit vapeur sollicité, corrosif ou essentiel à la production demande des contrôles plus rapprochés qu'un circuit stable et peu critique. Le retour d'expérience tiré des essais et des déclenchements doit servir à ajuster le plan de maintenance.
Une soupape correctement sélectionnée protège le matériel quand les automatismes ou l'exploitation ne suffisent plus à contenir la pression. Son dimensionnement, son montage et sa maintenance doivent être pilotés comme des paramètres de disponibilité industrielle, au même titre que les équipements de production.
